Армирование углов фундамента

Требования к армирующим материалам

Для усиления углов рекомендуют выбирать арматуру периодического профиля с диаметром 10-20 мм для рабочего направления, рифленые или гладкие дополнительные прутки с диаметром 6-10 мм.

Класс арматуры выбирают в зависимости от типа вязки. Для сварки предназначены металлические стержни С-класса. Все остальные можно только вязать. При этом арматура К-класса имеет высокие антикоррозийные характеристики, а стеклопластиковая арматура обладает высоким запасом прочности на растяжение и разрыв.

Для вязки в идеале использовать термообработанную вязальную проволоку с диаметром 1,2 мм и более. Проволока меньшего диаметра не дает соединениям в углах достаточной прочности.

Способы соединения арматуры

В соответствии с нормативным документом СП 52-101-2003 « Бетонные и железобетонные конструкции без предварительного напряжения» арматуру можно соединять между собой тремя способами:

• анкеровка (соединение арматуры без сварки внахлест);
• без сварки при помощи муфт и механических устройств;
• сварка.

Опытные мастера советуют арматуру вязать, так как при сварке металл меняет свои свойства, становится менее прочным. Чтобы сохранить качества металла, для сварки выбирают определенные пруты (А500С), определенные электроды, также важно соблюдать технологию сварки. Соединение арматурных прутов вязальной проволокой доступно всем.

Для армирования углов рекомендуют использовать гнутые пруты. Если в углах приходится делать стыки, не допускается сварка или простая вязка торцов. Для усиления углов применяют анкеровку.

Типы анкерования

Анкеровка – это закрепление концов стержней в бетоне, которое выполняют несколькими способами:

1. Прямая (внахлест). Не отличается прочностью, применяется для фундаментов легких конструкций, малоэтажных зданий, требует жесткой фиксации, чтобы исключить смещение при заливке бетона.
2. Загиб конца стержня (крюк, лапка, петля). Для крюка конец арматуры загибается под углом 180 градусов и конец плотно прижимается к стержню. Для лапки стержень загибается по 90 градусов, для петли два прута складываются пополам и фиксируются.
3. Установка поперечин и приварка.
4. Установка на концы стержней дополнительных анкерных устройств (шайбы, уголки, резьбовые шпильки).

Прямая анкеровка и загиб-лапка используется для арматуры периодического профиля, остальные способы применяются для растянутых гладких стержней.

Правильная вязка углов. Схемы армирования

Способ армирования углов выбирают в зависимости от самих типов угла, которые бывают:

• прямые. Г-образный угол располагается по торцам зданий, Т-образный – между внешней и внутренней стеной, Х-образный – между внутренними стенами;
• тупые или острые. Располагаются в пересечении стен эркеров, веранд и других построек.

Тупой угол, чаще всего используемый в строительстве, составляет 160 градусов. Острые углы применяются только в малоэтажной постройке, и то крайне редко, они сложны в армировании.

Армирование Г-образных прямых углов

Самый быстрый способ – армирование внахлест. Применяется на стабильных грунтах и для легких одноэтажных построек.

Для армирования углов таким способом внешняя горизонтальная арматура по одной стене подрезается по краю ленты, а по смежной стене загибается под углом 90 градусов, образуя перехлест не менее 50 диаметров рабочего стержня. Оба стержня связываются, к ним также крепится внутренняя арматура смежной стены, загнутая «лапкой» (угол гибки 90 градусов, длина лапки 35-50 диаметров). Внутренняя арматура также гнется под прямым углом и вяжется к стержню внешней арматуры смежной стены с нахлестом 50 диаметров.

Перевязка арматуры в углах Г-образными хомутами выполняется так же, как в предыдущем случае, за исключением нескольких нюансов. Здесь вместо лапки используется нахлест внутренней арматуры длиной, равной 50-80 см. Затем с внешней стороны к полученным вязкам крепят Г-образный хомут. Его изготавливают из арматуры периодического профиля с диаметром, равным диаметру рабочих стержней, и длиной плеча в 50 диаметров с каждой стороны. Для армирования 3 прута крепят между собой попарно.

Усиление внутреннего угла Г-образным элементом не требуется. На каждый армопояс накладывается по одному хомуту.

Вязка углов арматуры П-образными хомутами в углах данного типа используют реже, применяют для капитальных строений, возведенных на нестабильных грунтах, используют для максимального усиления углов. Способ используется в угловых точках и зонах примыканий. П-образные хомуты иногда называют U-образные, что равноценно. П-образный хомут изготавливают путем гибки стержня в двух местах под углом 90 градусов. Для усиления каждого угла потребуется 2 хомута, по одному на каждый армопояс.

При изготовлении усиливающего хомута соблюдаются следующие правила:

• ширина его должна соответствовать ширине арматурного каркаса;
• длина каждого прута должна быть не менее 50 диаметров рабочей арматуры.

Продольные стержни каркаса подрезаются по длине будущего фундамента, сверху накладывается П-образный хомут изгибом к углу, а открытой частью по ленте. Вся конструкция связывается. Аналогично укладывается второй хомут, но «рога» направляются по другой стене. Так в углах 4 прута связывают проволокой в нескольких местах.

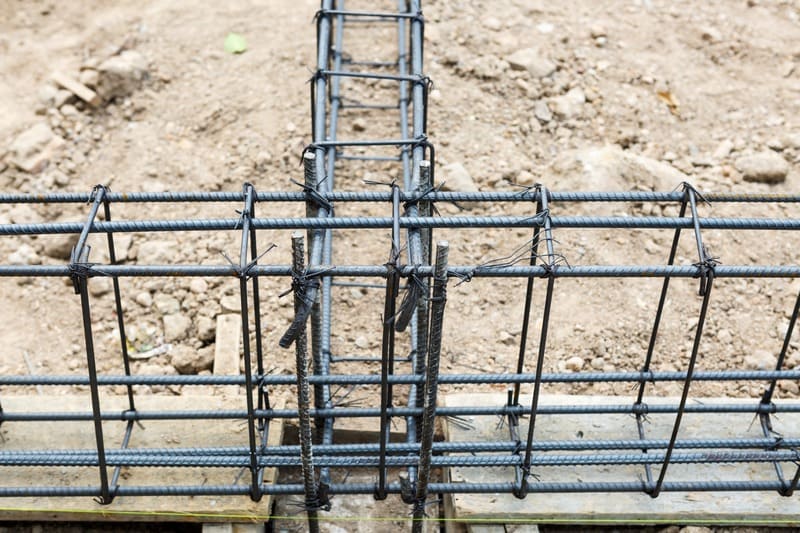

Армирование Т-образных прямых углов

Обвязку углов проводят несколькими способами. Здесь допустимо армирование внахлест по уже описанному сценарию, армирование Г-образными, П-образными хомутами.

При Г-образном армировании применяют два хомута, располагая их буквой Т от внутренней стены к внешней с одной стороны и аналогично - с противоположной, отчего тип иногда называют Т-армирование. Усиление проводят, соблюдая те же правила: длина не менее 50 диаметров арматуры, хомуты укладываются в каждый армопояс.

При армировании П-образным хомутом, элемент укладывают в угол так, чтобы его свободные концы направлялись во внутреннюю стену. Горизонтальную арматуру внутренней стены загибают «лапкой» и вяжут к горизонтальным прутьям внешней стены. Дополнительно конструкцию усиливают поперечными прутами, приваривая их с шагом 30 см.

Армирование тупых углов

Усиление тупого угла более 160 градусов проводится только за счет поперечной арматуры. ЕЕ укладывают с шагом 25-50 см (0,7 высоты ленты фундамента). Рабочие же внутренние и внешние стержни можно укладывать цельными, повторяя очертания излома стены.

Для углов 90-160 градусов усиление проводят по схеме:

• внешнюю рабочую арматуру укладывают цельным хлыстом;
• арматуру по внутренним стенам загибают под нужным углом, подрезают так, чтобы после излома остался кусок длиной 50-80 см, подвязывают ее к рабочей арматуре внешней стены;
• усиливают поперечинами с шагом 0,7 от высоты ленты, но не более 50 см.

Ошибки армирования углов фундамента

Основная нагрузка от стен на фундамент ложится как раз на углы основания, поэтому правильное армирование необходимо.

Чаще всего при усилении углов допускают следующие ошибки:

1. Не связывают между собой армопояса или стержни по внешнему и внутреннему контуру ленты.
2. Вяжут арматуру внахлест, не соблюдая длину наложений.
3. Не закладывают усиливающие Г-образные и П-образные хомуты или закладывают их только в один армопояс.
4. Не проводят анкеровку.
5. Варят непредназначенную для этого арматуру.
6. Располагают сварные швы в углах фундамента.

Армирование углов ленточного фундамента предупреждает разрушение основания и стен здания, возникающих из-за погодных условий, сложных грунтов и нагрузки от самого строения. Усиление углов проводят всегда, во всех типах построек, независимо от вида грунта и местности, где идет строительство. Армирование всех углов постройки обеспечит равномерную нагрузку на фундамент и исключит перекос здания.
