Нахлест арматуры при армировании фундамента

Общие правила сращивания арматуры

Строительные нормы предусматривают следующие правила:

• не допускается соединять арматуру встык;
• нахлест арматуры в фундаменте применим для сращивания стержней диаметром до 40 мм;
• соединять стержни недопустимо в местах наибольшей нагрузки (углы, колонны, пересечения стен и другие);
• нахлест в ленточном фундаменте должен быть не менее 20 диаметров рабочей арматуры (но и не менее 25 см), в монолитной плите – не менее 40 диаметров.
• способ соединения стоит выбирать в зависимости от класса арматуры;
• расчет длины нахлеста производится по формулам, указанным в нормативных документах.

Как рассчитать длину нахлеста арматуры в фундаменте

Этот показатель рассчитывается проектировщиками, но те, кто строит дом своими руками, могут вычислить длину, в первую очередь, опираясь на диаметр стержней. Перепуск должен составлять не менее 30-40 диаметров самой арматуры. Однако есть несколько моментов.

Первый момент – коэффициент, по которому рассчитывается длина нахлеста, зависит от диаметра самой арматуры. Например, для прутков с диаметром 10 мм достаточно взять длину перехлеста в 30 раз больше, то есть 300 мм, для арматуры с диаметром 18 мм показатель составит 32,2, и длина будет 580 мм, а для прутков с диаметром 40 мм придется оставить припуск 1580 мм, умножив диаметр на 38.

Второй момент – наращивание арматуры для участков с повышенной нагрузкой. Здесь коэффициент составляет не менее 90 диаметров. То есть для арматуры 16 мм нахлест составит 1440 мм.

Длину плеча для наращивания рассчитывают также, исходя из марки бетона: чем она выше, тем нахлест делают меньше. Кроме того, для растянутых и сжатых зон показатель рассчитывается индивидуально. Например, для самой ходовой арматуры диаметром 12 мм в сжатом бетоне М450 нахлест будет составлять 295 мм, а в растянутом – 395 мм. Таблицы с расчетами для всех сечений металлических стержней и всех марок бетона также содержатся в ГОСТ 10922-2012.

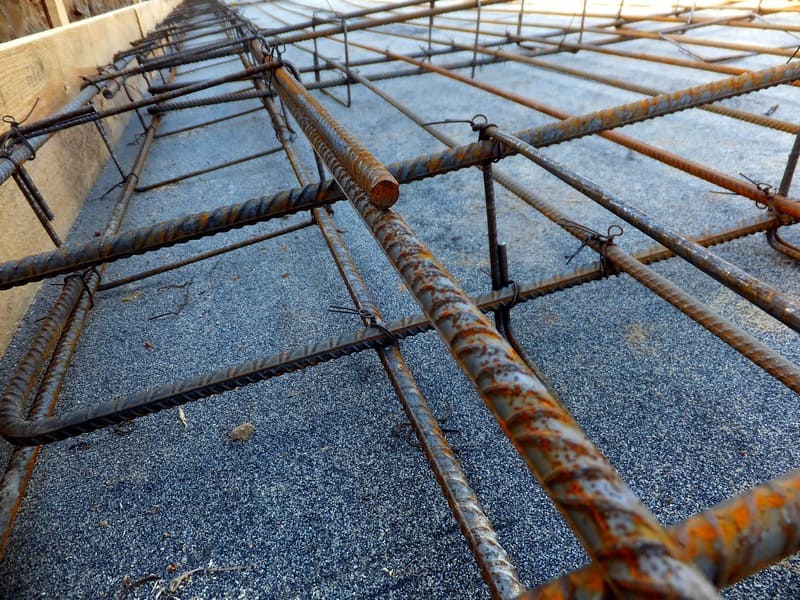

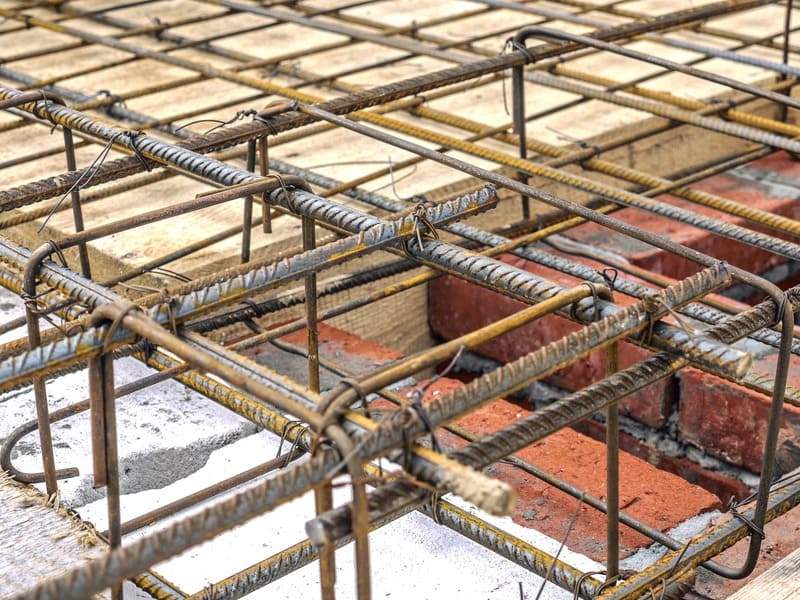

По расположению стыка в конструкции длину перехлеста арматуры в фундаменте рассчитывают индивидуально для каждого случая. Армирующий каркас, как в плитном, так и в ленточном фундаменте, состоит из минимум двух поясов, объединенных вертикальными и поперечными элементами. На части конструкции приходятся разные нагрузки: верхний пояс расположен в зоне сжатого бетона, а нижний – растянутого. В связи с этим расчет длины перехлеста в зонах будет отличаться. Кроме того, для вертикальных конструкций (стен, колонн и других) длина перехлеста также рассчитывается индивидуально.

Для расчета длины плеча соединения в сжатом бетоне принимают во внимание следующие правила: горизонтальном соединении – 33,8 d, а в вертикальном 48,3 d. Для растянутого бетона показатели следующие: 47,3 d для горизонтальных соединений и 67,6 d для вертикальных.

Способы соединения арматуры

Действующие нормативные документы допускают соединять перехлест арматуры в фундаменте с помощью вязки и сварки. Оба метода используют во всех сферах строительства.

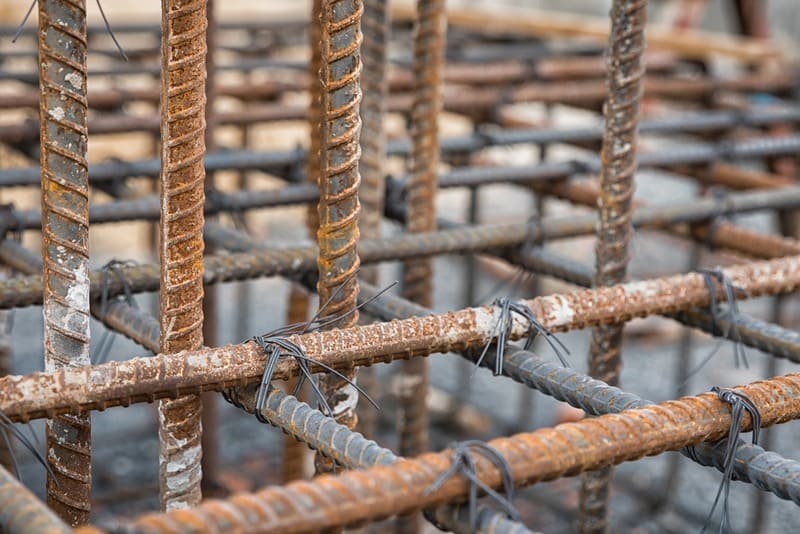

Метод вязки считается наиболее универсальным, он подходит для всех типов арматуры, в том числе композитной, не требует специального оборудования и квалификации.

Арматуру без сварки можно соединить внахлест, если концы стержней прямые, тогда два прута связываются поперек. Также арматуру с периодическим профилем можно соединить, укладывая ребра обоих прутов между друг другом, а затем связать – так соединение получится максимально прочным. Для большей прочности мест стыковки используют метод дополнительной фиксации петлями, лапками и крюками, предварительно загнув концы арматуры. Последний способ является единственным правильным для арматуры с гладким профилем.

Соединение сваркой подойдет только для арматуры с индексом «С». При сваривании длина нахлеста будет зависеть и от класса металлических прутов:

• для А400С – не больше 8 диаметров;
• для А500С – не больше 10 диаметров.

При этом сваривают два прута по всей длине нахлеста. Кроме того, можно соединить арматуру встык, приварив на концы специальные муфты. Перекрещивающиеся пруты сваривать не допускается, так как эти места часто разрываются от нагрузок.

Учитывая все перечисленные факторы, проектировщики рассчитывают длину нахлеста арматуры в фундаменте индивидуально для каждой точки соединения и составляют проектный чертеж будущей железобетонной конструкции.
