Усиление свайного фундамента

Типы, конструкции и ограничения свайных фундаментов под домом

Классификация

Чаще всего сваи:

• забивают или вибрационным способом внедряют в землю, уплотняют рыхлую почву, что может быть реализовано для мягких почв;
• вкручивают по спиральной линии (фундаменты на винтовых сваях); они, уплотняют почву по мере внедрения, потому идеально подходят для плохого грунта;
• сверлят отверстия большого диаметра, а затем заполняют их бетоном; метод подходит для очень высоких нагрузок и переменчивых грунтов.

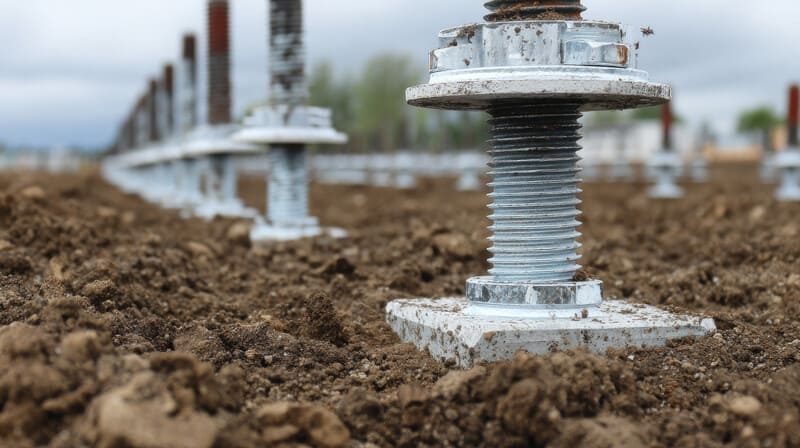

Иногда применяют и комбинированные решения – сочетание обычного фундамента со свайным или свайно-ростверковым фундаментом, что эффективно распределяет нагрузку (рис.2).

Проблемы и неисправности свайных и свайно-ростверковых фундаментов при их возведении на слабых грунтах

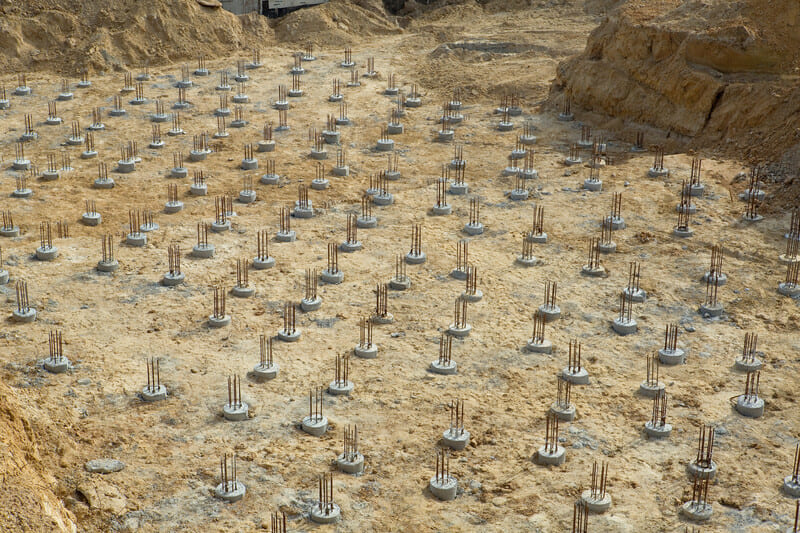

Свайные фундаменты (рис.3), построенные на слабых грунтах, подвержены ряду геотехнических и структурных проблем, в первую очередь связанных с чрезмерной осадкой, снижением несущей способности, короблением и структурными дефектами внутри самой сваи. Потребность в усилении свайных фундаментов часто возникают из-за ненадлежащего исследования почвы, неправильного проектирования и ненадежных методов строительства.

Причины

Выделим основные:

1. Чрезмерная и неравномерная осадка: слабые, сжимаемые почвы (например, мягкая глина, торф или неуплотненный насыпной материал) уплотняются под нагрузкой, что приводит к движению вниз.
2. Дифференциальная осадка, когда разные части фундамента оседают с разной скоростью, может вызвать серьезное растрескивание конструкции и поставить под угрозу целостность всего здания.
3. Пониженная несущая способность. Наличие слабого слоя грунта значительно снижает предельную способность сваи выдерживать вертикальные нагрузки. Если конец сваи опирается на твердый слой, но окружен слабым грунтом, это все равно отрицательно влияет на его прочность, особенно если твердый слой имеет малую глубину.
4. Отрицательное поверхностное трение (нисходящее торможение): по мере того, как слабые сжимаемые слои грунта консолидируются и оседают, они тянут сваю вниз, вызывая дополнительные нисходящие нагрузки на тело сваи. Это «отрицательное сопротивление» может быть основной причиной разрушения свай, построенных на мелиорированных или глинистых участках.
5. Потеря устойчивости свай. Тонкие сваи, особенно если значительная часть их длины не имеет адекватной боковой поддержки (например, проходят через очень мягкий или разжиженный слой почвы или подвергаются воздействию воздуха/воды), склонны к потере устойчивости при осевой нагрузке. Эта неудача внезапна и катастрофична.
6. Дефекты ствола сваи (рис. 4). Проблемы в процессе строительства на слабых грунтах могут привести к дефектам самого ствола сваи. Образуется шейка, которая локально уменьшает диаметр сваи. Часто это вызывается эрозией почвы или обрушением рыхлого грунта почвы в скважину во время заливки бетона.
7. Выпучивание: разбухание диаметра сваи наружу из-за бокового давления грунта со стороны нестабильных соседних слоев или недостаточного армирования.
8. Пустоты и соты: воздушные карманы или пустоты, вызванные недостаточной вибрацией бетона или неправильной заливкой, создают слабые места, уязвимые для разрушения при сдвиге и сжатии.
9. Боковая деформация: Слабые грунты оказывают недостаточное сопротивление боковым силам (например, ветру, сейсмическим нагрузкам, смещению грунта на склонах), что приводит к чрезмерным изгибающим моментам и потенциальному разрушению свай при сдвиге.
10. Коррозия и разрушение. Агрессивные химические вещества в грунтовых водах (например, хлориды и сульфаты) могут вызвать коррозию стальной арматуры или вызвать разрушение бетона с течением времени, ослабляя структуру сваи.

К сожалению, многие из этих причин, обуславливающих необходимость усиления свайных фундаментов, на момент начала работ досконально известными быть не могут.

Способствующие факторы

Усиление винтового фундамента требуется вследствие:

• неадекватного исследования почвы, в частности, неспособность провести тщательные геотехнические исследования для точного определения состава, прочности и изменчивости слоев почвы на достаточных глубинах;
• ошибок в проектирования, результатом которых будут неправильная оценка прочности свай (рис. 5) или игнорирование конкретных условий грунта (например, наличие слабого слоя или высокого уровня грунтовых вод);
• плохого качества изготовления свай, когда ошибки во время установки, например, неправильное расположение сваи, недостаточное уплотнение бетона или задержки с заливкой, нарушают целостность фундамента.

Что же делать?

Необходимость усилить свайный фундамент и когда она настает

Свайные фундаменты служат основой бесчисленных строительных проектов, особенно в районах с нестабильными или переменными грунтовыми условиями. Такие фундаменты за счет передачи нагрузок на более глубокие и более устойчивые слои грунта имеют решающее значение для поддержания структурной целостности.

Первые признаки деградации свайного фундамента

Несмотря на свою прочность и технологичность, такие основания не застрахованы от разрушения. Если не выполнить усиления винтовых фундаментов, последствия могут быть дорогостоящими, опасными, а в некоторых случаях и катастрофическими.

Понимание ранних признаков разрушения свайного фундамента имеет решающее значение как для подрядчиков, руководителей объектов, так и для инженеров. Распознавая тонкие предупреждающие индикаторы, строительные бригады могут своевременно принять корректирующие меры, чтобы избежать структурной нестабильности, угроз безопасности и долгосрочных затрат на ремонт.

Каковы наиболее распространенные ранние признаки разрушения, когда возникает необходимость усилить свайный фундамент? Это:

• трещины в несущих стенах и плитах перекрытия;
• смещение или наклон наголовников свай;
• внезапное оседание или выпучивание поверхности почвы;
• повышенная вибрация полов или конструкций;
• несоосность балок, дверей или окон;

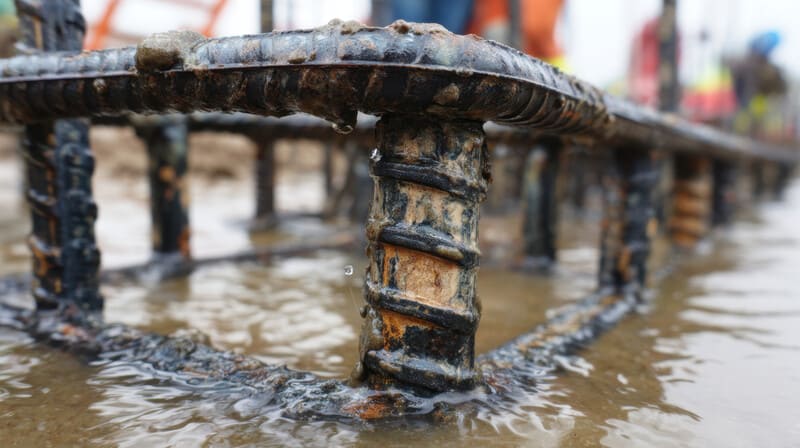

• видимая коррозия на открытой арматуре (рис.6);
• стоячая вода или просачивание вокруг зон фундамента.

Каждый из этих признаков может указывать на потерю несущей способности, структурное перекос или неравномерную осадку – все это подрывает устойчивость здания.

Почему свайный фундамент выходит из строя

Выход из строя свайного фундамента редко бывает вызван каким-то одним фактором. Чаще всего это результат комбинированных напряжений, специфических условий местности и человеческих ошибок во время проектирования или установки. Ниже приведены основные причины:

1. Неадекватные геотехнические исследования: неверная оценка состояния грунта может привести к использованию свай неправильного типа или длины.
2. Неправильные методы установки свай: несоосность во время забивки, ошибки бурения или отсутствие контроля могут привести к образованию пустот и слабых мест.
3. Перегрузка: изменения в использовании здания или увеличение нагрузки могут превысить проектные пределы.
4. Факторы окружающей среды: разжижение почвы, проникновение воды или повышение уровня грунтовых вод.
5. Дефекты материала свай, которые ухудшают характеристики конструкции.
6. Плохой дренаж, когда накопившиеся грунтовые воды подрывают окружающие почвы, особенно в глинистых или илистых районах.

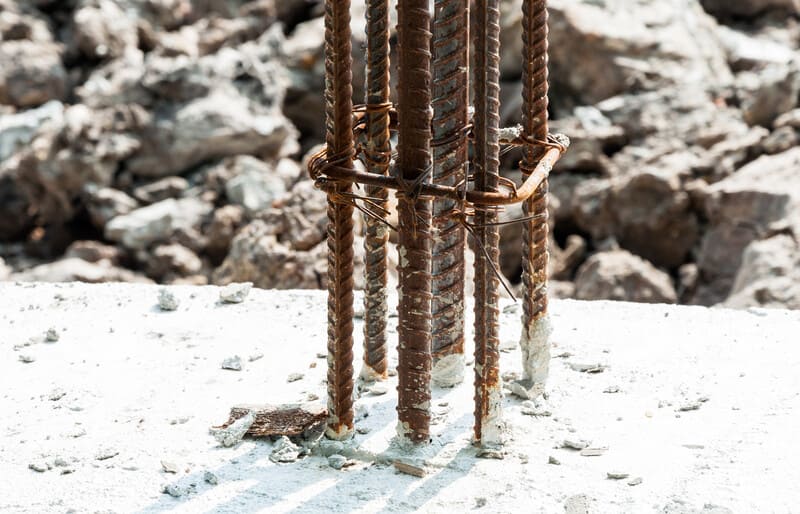

Для устранения перечисленных проблем используют разные методы, в том числе, усиление ростверка, укрепление свайного фундамента фибробетоном и др. (рис. 7).

Способы усиления свайного фундамента с применением фибробетона

Армированным бетоном можно укреплять сваи с помощью двух основных методов:

• как композитным материалом внутри оригинальной свайной конструкции (для повышения таких свойств, как устойчивость к трещинам и пластичность);
• как частью системы оболочки, образованной из волокон армированного полимера, для ремонта и модернизации существующих свай.

Использование фибробетона в качестве композитного материала

Этот метод позволяет включать различные волокна непосредственно в бетонную смесь, либо при новом строительстве, либо при ремонте, например, во время затирки или создания нового свайного керна. Волокна улучшают механические свойства бетона, преодолевая микротрещины и увеличивая устойчивость к изгибу, сдвигу и натяжениям. Используемые материалы в качестве волокон – сталь, стекло, полипропилен, арамид (кевлар) и базальт.

Преимущества:

1. При усилении ростверка повышается прочность и пластичность бетона, а свая становится более устойчивой к деформации и разрушению.
2. Повышается устойчивость к трещинам и снижается общее отклонение под сильными нагрузками.
3. В некоторых случаях можно заменить традиционную стальную арматуру, что повышает устойчивость и устраняет проблемы с коррозией.
4. Улучшается несущая способность и распределение напряжений внутри корпуса сваи.

Для применения волокна смешиваются с бетонной смесью перед её заливкой или уплотнением в опалубке. Содержание волокон и соотношение сторон (длина к диаметру) должны тщательно контролироваться для обеспечения равномерного распределения и оптимальной производительности.

Применение фибробетона в качестве внешней оболочной системы

Этот метод в первую очередь предназначен для модернизации или ремонта существующих железобетонных свай, которые пришли в негодность вследствие коррозии, повышенных нагрузок или сейсмических факторов. Технология усиления заключается в укреплении внешней стороны высококачественными фибробетонными плитами, которые приклеиваются к армируемым поверхностям бетона при помощи эпоксидных клеев.

Преимущества:

1. Удерживаемость: созданная оболочка обеспечивает внешнюю фиксацию бетона, что значительно увеличивает прочность на сжатие, сдвиговую способность и пластичность сваи.
2. Коррозионная устойчивость: как неметаллический материал, волокнистый бетон обеспечивает высокую устойчивость к химикатам и суровым условиям (например, при высокой влажности воздуха), защищая бетон и существующую стальную арматуру от дальнейшего разрушения.
3. Простота установки: процесс обычно не требует сложного оборудования и может применяться без масштабных демонтажных работы, что делает его экономически эффективным и менее трудоемким.

При реализации метода существующая поверхность сваи очищается и предварительно сшивается для обеспечения прочного сцепления. Повреждённые участки удаляются и ремонтируются с помощью высокопрочной затирки или раствора. На подготовленную поверхность наносится эпоксидная грунтовка. Листы волокон фибробетона, часто ориентированные по окружности для оптимальной работы при вертикальных нагрузках, насыщаются эпоксидной смолой. После этого системе дают затвердеть, создавая прочную, высокопрочную композитную оболочку.

Оба подхода используют высокую прочность на растяжение и долговечность волокон для продления срока службы и несущей способности свайных фундаментов.
